ادامه بررسی مادربرد ASUS X99-Deluxe
نگاه نزدیک: پردازنده، سیستم توان پردازنده

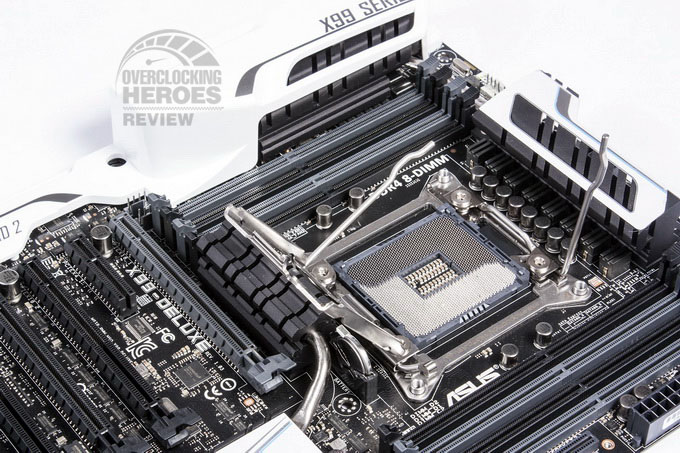

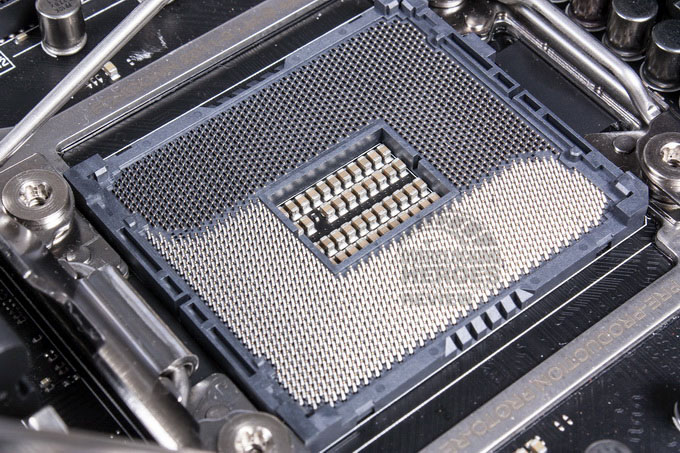

مادربرد Asus X99-Deluxe از سوکت جدید پردازنده اینتل تحت عنوان LGA2011-v3 که شباهت های بسیاری به سوکت LGA2011 دارد بهره می برد و با تمامی پردازنده های نسل چهارم (و نسل پنجم در آینده) سری Core اینتل با عنوان Haswell-E من جمله 5960X، 5930K و 5820K با هشت و شش هسته پردازشی (شانزده و دوازده هسته مجازی) سازگار می باشد. بد نیست اشاره کنیم با وجود تعداد پین های برابر این سوکت و سوکت LGA2011 پردازنده های Sandy bridge-E و Ivy Bridge-E قابل نصب بروی سوکت LGA2011-v3 نمی باشند! در هر صورت سوکت پردازنده LGA2011-v3 مادربرد X99-Deluxe نیز ساخت کمپانی Foxconn بوده و در این مورد انتظار می رفت کمپانی اسوس همچون مادربرد Rampage V Extreme از سوکت Lotes که کیفیت ساخت بالاتری دارد استفاده کند. بهر شکل این موضوع قابل اغماض و چشم پوشی می باشد!
در مورد سوکت پردازنده X99-Deluxe بحث تنها به اینجا ختم نمی شود و موضوع دیگری تحت عنوان OC Socket مطرح می گردد که پیش تر در توضیحات جعبه مادربرد نیز اشاره کوتاهی به آن داشتیم! اما این موضوع از کجا نشات گرفته و دلیل آن چیست؟ همان طور که اطلاع دارید پردازنده های Haswell-E از توان مصرفی بالای 140 وات برخوردار بوده و این میزان هنگام اورکلاکینگ نیز بصورت تصاعدی افزایش می یابد. در حالت استاندارد سوکت LGA2011-v3 تعداد پین های کمتری (بطور دقیق تر 48 پین) نسبت به پدهای موجود بروی پردازنده های Haswell-E دارا می باشد، این موضوع هنگام اورکلاک حافظه ها و خصوصا پردازنده بسیار تاثیر گذار بوده و از پتانسیل یا قابلیت اورکلاک مادربرد بشدت می کاهد. از این رو کمپانی اسوس برای حل این مشکل 39 پین مهم در تامین جریان مورد نیاز پردازنده و کنترولر حافظه ها را در سوکت جدید خود لحاظ کرده و تعداد پین های OC Socket از این طریق به 2015 پین افزایش یافته است. تاثیر این موضوع را می توان در اورکلاک بهتر پردازنده و حافظه های DDR4 با ولتاژ مورد نیاز به مراتب کمتر و همچنین کاهش زمان تاخیر و البته بهبود کارایی حافظه های DDR4 به عینه ملاحظه کرد!

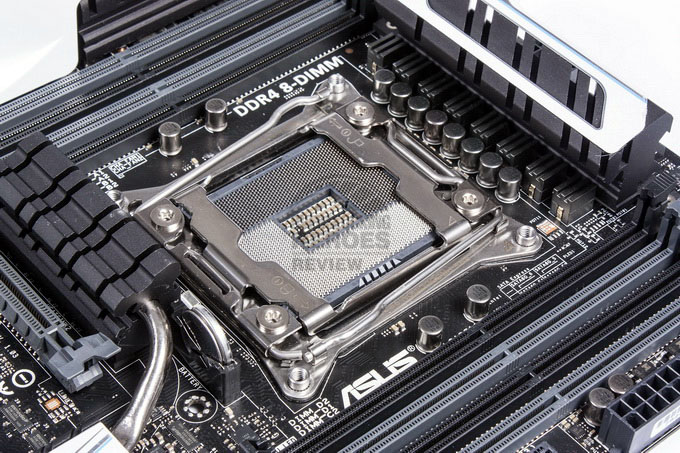

شاید مهم ترین بخش یک مادربرد، سیستم مدیریت توان پردازنده مرکزی بعنوان قلب تپنده آن می باشد که بیشترین تمرکز و توجه سازندگان مادربرد را همواره معطوف خود ساخته است. در این بخش با توجه به توان مصرفی بالای پردازنده های Haswell-E نیاز به سیستم مدیریت توان قدرتمند بیش از پیش احساس شده و کمپانی اسوس نیز همچون گذشته در این بخش از تکنولوژی های خاص خود بهره برده است. پیش از بررسی و کالبد شکافی اجزای این بخش بد نیست نیم نگاهی به عملکرد اصلی PWM یا مدار رگلاتور توان پردازنده داشته باشیم. وظیفه اصلی سیستم مدیریت توان پردازنده، تغذیه پردازنده مرکزی و اجزای داخلی آن نظیر (Uncore, IMC, IO, …) می باشد که در این روند جریان دریافتی از یک یا دو کانکتور 8 پین E-ATX پس از طی مراحل مختلف به ولتاژی با معیارهای مورد نیاز پردازنده مرکزی تبدیل می گردد. رنج این ولتاژ برای پردازنده های با معماری مختلف ممکن است متفاوت باشد ولی عموما بین 0.800 الی 1.200 ولت تعیین می گردد. در این بخش علاوه بر میزان ولتاژ خروجی سیستم توان مولفه دیگری نیز تحت عنوان کیفیت و ثبات ولتاژ خروجی مطرح می گردد، اینکه ولتاژ پردازنده مرکزی تا چه حد تمیز بوده و تحت لود و پردازش های سنگین دراپ ولتاژ آن تا چه میزان است؟ تمامی این موارد در پایداری کامل سیستم تاثیر بسزایی دارد.
در هر صورت کمپانی اسوس برای مادربرد X99-Deluxe سیستم مدیریت توان قدرتمند 8 فاز از نوع دیجیتالی تحت عنوان DIGI+، تکنولوژی اختصاصی کمپانی اسوس که با مشخصات Intel® VRD12.5 سازگاری کامل دارد برای تغذیه پردازنده مرکزی و 4 فاز دیجیتالی نیز برای تغذیه حافظه های DDR4 در نظر گرفته است، یک تراشه کنترولر دیجیتالی نیز تحت عنوان DIGI+ ASP1257 بر عملکرد کلی سیستم مدیریت توان نظارت خواهد داشت. از مزیت های سیستم مدیریت توان دیجیتالی نسبت به آنالوگ علاوه بر پایداری و ثبات بالا قابلیت Optimze یا بهینه سازی مولفه ای مرتبط با آن می باشد که در ادامه بیشتر به آنها خواهیم پرداخت. این موضوع نقش پر رنگی در کاهش مصرف انرژی سیستم یا افزایش راندمان کاری آن در شرایط خاص مانند اکستریم اورکلاکینگ خواهند داشت.
اجزای اصلی سیستم مدیریت توان پردازنده را آی سی مجتمع IR3550M PowIRstage ساخت کمپانی International Rectifier تشکیل می دهد که در واقع شامل یک ماسفتHigh Side بهمراه دو ماسفتLow Side و Driver IC در یک پکیج می باشد، این موضوع تاثیر بسیاری در افزایش کارایی و بازدهی این آی سی داشته و حرارت کمتری نیز تولید می کند. علاوه بر این موضوع آنچه که باعث شده کمپانی اسوس این نوع آی سی را برای سیستم مدیریت توان محصولات خود انتخاب کند بازدهی بسیار بالای آن خصوصا هنگام اورکلاکینگ می باشد که این میزان تا 94% افزایش می یابد. البته نباید سازگاری بهتر این نوع آی سی ها را نیز با چیپ کنترولر بخش PWM فراموش کرد. پروسه برق رسانی به پردازنده مرکزی و صاف کردن ولتاژ توسط چوک های با هسته فریت (Ferrite Core) و خازن های جامد ژاپنی با عمر مفید بالغ بر 5 هزار ساعت تکمیل می گردد. جریان مورد نیاز پردازنده مرکزی نیز توسط یک کانکتور 8 پین 12 ولت E-ATX که پشت هیت سینک PWM پردازنده قرار دارد تامین می گردد. بخش کولینگ یا خنک کننده سیستم مدیریت توان پردازنده نیز از دو هیت سینک حجیم مشکی تشکیل شده که بوسیله بک پلیت فلزی به مادربرد پیچ شده اند. این دو هیت سینک نیز از طریق هیت پایپی به یکدیگر متصل شده اند که این اتصال در دفع حرارت بهتر این بخش می تواند بسیار موثر باشد. البته یکی از هیت سینک ها که مربوط به سیستم مدیریت توان حافظه ها می باشد زیر پوشش سفید رنگ بخش پورت های I/O قرار گرفته و بسختی قابل رویت می باشد.
نکته قابل توجه دیگر در این بخش محل و نحوه قرار گیری باطری مربوط به حافظه CMOS می باشد که بصورت ایستاده یا عمودی در نزدیک ترین فاصله ممکن نسبت به پردازنده واقع شده است. البته دلیل این موضوع کمبود فضای کافی در سطح مادربرد بوده و نمی توان به کمپانی اسوس خرده گرفت ولی اکستریم اورکلاکرها هنگام عایق بندی مادربرد جهت اورکلاکینگ به مشکل خواهند خورد و بایستی توجه ویژه ای به آن داشته باشند.
نگاه نزدیک: حافظه ها، شکاف های توسعه، سیستم صوتی

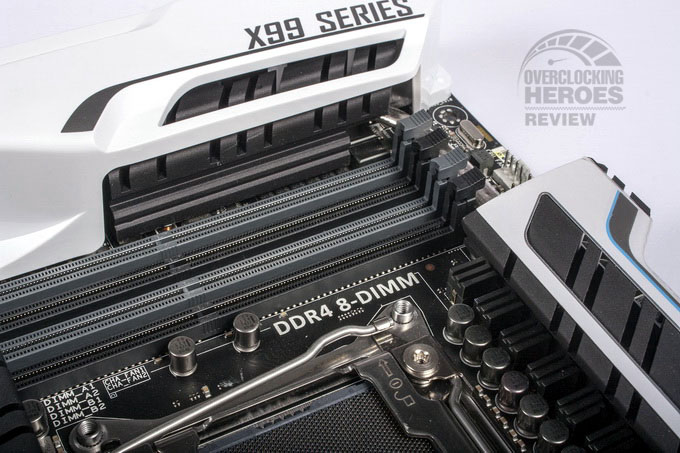

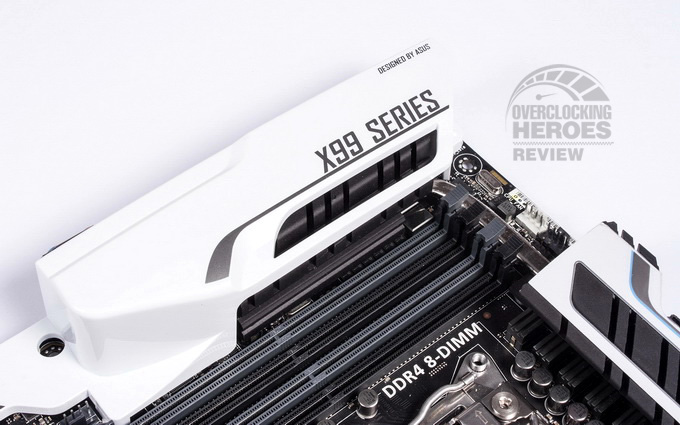

مادربرد Asus X99-Deluxe بواسطه هشت اسلات حافظه که همانند پلتفرم X79 چهار اسلات در سمت راست و چهار اسلات در سمت چپ سوکت پردازنده واقع شده اند، قابلیت پشتیبانی از حداکثر 64 گیگابایت حافظه سریع DDR4 با فرکانس کاری 2133 مگاهرتز بصورت پیش فرض و 3200+ مگاهرتز در حالت OC یا اورکلاک را دارا می باشد. قابل ذکر است پروفایل Intel Extreme Memory Profile 2.0 یا همان XMP 2.0 نیز برای حافظه های DDR4 قابل پشتیبانی می باشد. در کنار OC Socket تکنولوژی انحصاری کمپانی اسوس با عنوان T-Topology با کاهش نویز و انعکاس سیگنال های مربوط به چرخه (circuit) حافظه ها باعث بهبود قابلیت اورکلاک حافظه های DDR4 می گردد. بعنوان توضیح تکمیلی می توان اشاره کرد در این حالت اسلات ها حافظه نزدیک تر به پردازنده در هر کانال از اولویت و اهمیت بالاتری نسبت به اسلات های دور تر برخوردار بوده و این موضوع ضمن کنترل بهتر حافظه ها اجازه می دهد تا از پتانسیل اورکلاک حافظه های DDR4 خود بطور کامل بهره مند شوید!
اسلات های حافظه با رنگ مشکی و خاکستری متمایز شده که کانال اول با رنگ خاکستری و با کد های DIMM_A1، DIMM_B1، DIMM_C1، DIMM_D1 مشخص شده اند و در صورت نصب 4 ماژول حافظه کاربران باید از این اسلات ها استفاده نمایند. اسلات های با رنگ مشکی نیز برای نصب ماژول های حافظه کانال دوم لحاظ شده اند.
بخاطر دارید در ابتدای بررسی و جزئیات پردازنده های Haswell-E اشاره گردید که این سری از پردازنده های اینتل یعنی Core i7 5960X بهمراه Core i7 5930K تا 40 لنز PCI-E و پردازنده Core i7 5820K تا 28 لنز PCI-E یا مسیر گرافیکی جهت نصب کارت های گرافیکی بصورت Multi GPU در اختیار مادربرد قرار می دهند. مادربرد Asus X99-Deluxe نیز از پنج اسلات PCI-E نسل سوم یا Gen 3.0 همراه با یک اسلات PCI-E X4 نسل دوم (Gen 2.0) جهت نصب ابزارهای توسعه بهره می برد که از این تعداد اسلات PCI-E Gen 3.0 تنها دو اسلات در مود کامل X16 توانایی فعالیت داشته و سه اسلات دیگر ماکزیمم در مورد X8 فعالیت خواهند کرد. قبل از آنکه به پیکربندی کارت های گرافیکی در حالت Multi GPU بپردازیم باید اشاره کنیم اسلات اول PCI-E که با رنگ خاکستری مشخص شده برای نصب کارت گرافیکی در حالت تک کارت (Single GPU) توصیه می گردد.

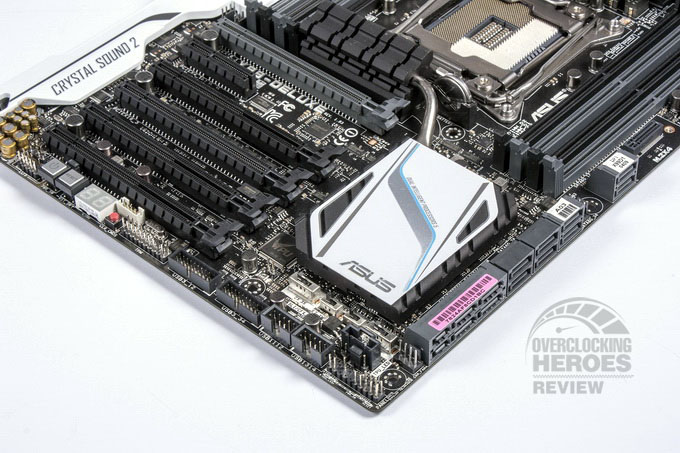

با وجود پنج اسلات PCI-E 3.0 مادربرد X99-Deluxe بصورت فیزیکی اجازه نصب 3 کارت گرافیکی دو اسلاته و بالطبع 3Way SLI یا 3Way CrossFireرا فراهم می کند. از این رو در صورت نصب یک کارت گرافیکی در مود کامل X16، در صورت نصب دو کارت گرافیکی در مود کامل X16-X16 و در صورت نصب سه کارت گرافیکی در مود X16-X16-X8 به تبادل اطلاعات با پردازنده مرکزی خواهند پرداخت. موضوعی که مطرح گردید در مورد پردازنده های با 40 لنز PCI-E مانند Core i7 5960X بوده و در مورد پردازنده Core i7 5820K با 28 لنز PCI-E بصورت X16، X16-X8 و X8-X8-X8 خواهد بود.

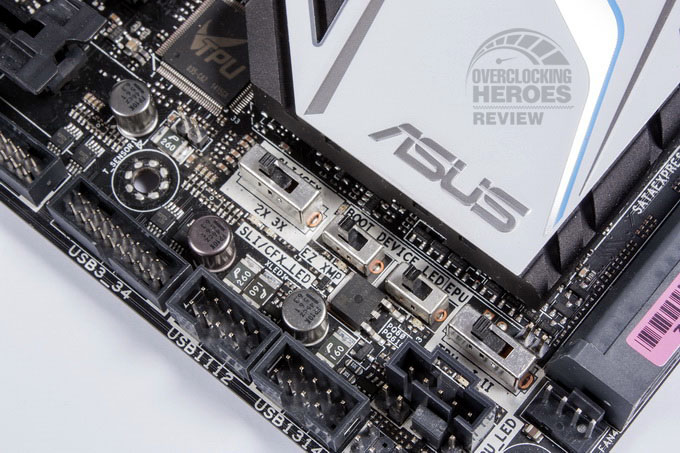

برای راهنمایی بهتر کاربران در هنگام نصب دو یا سه کارت گرافیکی کمپانی اسوس یک DIP سوئیچ نیز در کنار هیت سینک مربوط به چیپست X99 قرار داده است که از طریق آن LED مربوط به اسلات های PCI-E صحیح! در چینش های تک گانه، دو گانه و سه گانه روشن می گردد.

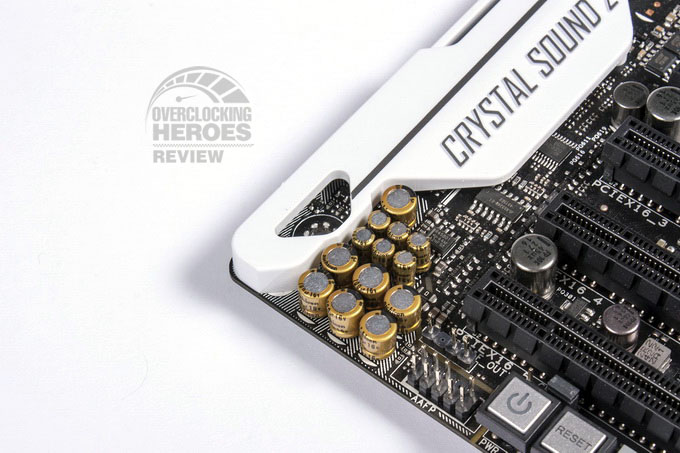

اگر اهل بازی باشید بدون شک اهمیت ویژه ای برای سیستم صوتی خود قائل هستید و انتظار دارید مادربرد گران قیمت تان نیز به همان اندازه که در دیگر بخش ها پرقدرت ظاهر شده از لحاظ صوتی نیز نیازهای شما را برآورده سازد. در گذشته ای نه چندان دور برای دستیابی به کیفیت بالای صدا کاربران مجبور به خرید کارت صوتی (Audio Card) با هزینه ای گزاف بودند ولی امروزه کمپانی های سازنده مادربرد در کنار بخش های مهم دیگر توجه ویژه ای نیز به این بخش داشته و تکنولوژی های منحصربفردی در جهت افزایش کیفیت صدای خروجی ارائه می کنند، راه حل کمپانی اسوس نیز در این بخش Crystal Sound 2 نام داشته که در ادامه بیشتر به آن خواهیم پرداخت!
در این تکنولوژی صوتی کمپانی اسوس و البته زیر پوشش پلاستیکی این بخش! پردازش سیگنال های صوتی به عهده تراشه ALC1150 از کمپانی مطرح Realtek® بوده که خروجی صدای 8 کاناله با کیفیت بالا (High Definition) و نسبت صدا به نویز (SNR) صد و دوازده دسی بل را فراهم می کند. برای کاهش نویز و البته افزایش کیفیت سیگنال های صوتی علاوه بر اینکه تراشه مرکزی ALC1150 در مقابل امواج الکترومغناطیس یا EMI محافظت شده، مسیر سیگنال های صوتی (و همچنین لایه های PCB برای کانال چپ و راست) نیز از دیگر بخش های PCB یا مادربرد جدا شده و این مسیر را با رنگ زرد در پشت مادربرد قابل رویت می باشد. در این بین برای صاف کردن هرچه بیشتر سیگنال های صوتی از خازن های صوتی طلایی ژاپنی با نام Nichicon و برای تقویت این سیگنال ها نیز از چیپ یا تراشه های آمپلی فایر (op-amps) استفاده شده است. در نهایت تمامی این مراحل در کنار استفاده از قطعات الکترونیکی با کیفیت در این بخش، باعث تولید صدایی با کیفیت و شفافیت بالا می گردد!!
نگاه نزدیک: شبکه، ذخیره سازی
امروزه تراشه های شبکه متعددی توسط کمپانی های سازنده مادربرد مورد استفاده قرار می گیرد ولی تمامی آنها در یک نکته مشترک هستند و آن اهمیت بازی های آنلاین و تحت شبکه می باشد! این موضوع دلایل بسیاری دارد که شاید مهم ترین آنها رشد کم سابقه بازی های آنلاین و محبوبیت روز افزون آنها در بین گیمرهای حرفه ای می باشد! البته در این جا اگر به گیمرهای حرفه ای اشاره کردیم دلیل بر این نیست که گیمرهای آماتور از این قاعده مستثنی هستند، هر دو قشر همواره بدنبال سیستمی ایده آل برای بازی کردن می باشند ولی با این همه گیمرهای حرفه ای بودجه بیشتری برای این منظور اختصاص می دهند!
مادربرد Asus X99-Deluxe نیز پیرو صحبت های قبلی از تراشه شبکه Intel® I218-V که برای بازی های آنلاین و تحت شبکه بهینه سازی شده است بهره می برد. تراشه شبکه مختص بازی پهنای باند بیشتری برای انتقال اطلاعات مربوط به بازی ها در اختیار کاربر یا گیمر قرار داده و از زمان پاسخ دهی بسیار کمتری نیز برخوردار می باشد، این موضوع از لگ یا تاخیر های ناگهانی بازی ها جلوگیری می کند. اما این پایان ماجرا نیست، کمپانی اسوس برای این محصول دو پورت شبکه در نظر گرفته است که پورت دوم نیز از تراشه Intel® I211-AT منشعب می گردد. گیمرها علاوه بر اینکه می توانند از پورت دوم برای امور عادی مانند وب گردی استفاده کنند بلطف نرم افزار Turbo Lan که همراه با مادربرد عرضه می گردد قادر به ترکیب (Teaming Technology) دو پورت شبکه نیز بوده که در این حالت علاوه بر افزایش پهنای باند میزان لگ یا تاخیر در بازی نیز 1.4 برابر کاهش می یابد. ضمن آنکه نرم افزار مذکور قابلیت اولویت بندی و مدیریت پهنای باند نرم افزار ها را نیز دارا می باشد.
در دنیای امروزی که بسیاری از ابزارها و Device ها قابلیت انتقال اطلاعات از راه دور را دارند تنها راه ارتباطی مادربرد X99-Deluxe نیز به پورت های Lan محدود نشده و کمپانی اسوس برای این محصول یک کیت آنتن Bluetooth V4.0 و Wi-Fi با عنوان 3X3 در نظر گرفته است. این آنتن منحصربفرد که در واقع از 3 آنتن مجتمع تشکیل شده است، ضمن پشتیبانی از جدید ترین استاندارد بی سیم 802.11ac از دو باند 2.4GHz/5GHz برای تبادل اطلاعات بهره می برد از این قابلیت دست یابی به سرعت خیره کننده 1300 مگابیت در ثانیه را دارا می باشد! در این بخش نیز با استفاده از نرم افزار Wi-Fi GO و البته سرویس های ابری (Cloud) امکانات بسیاری برای ارتباط سیستم شخصی شما و دیگر Device ها در دسترس می باشد.

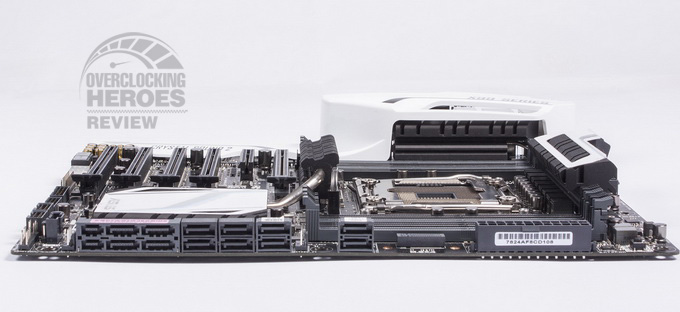

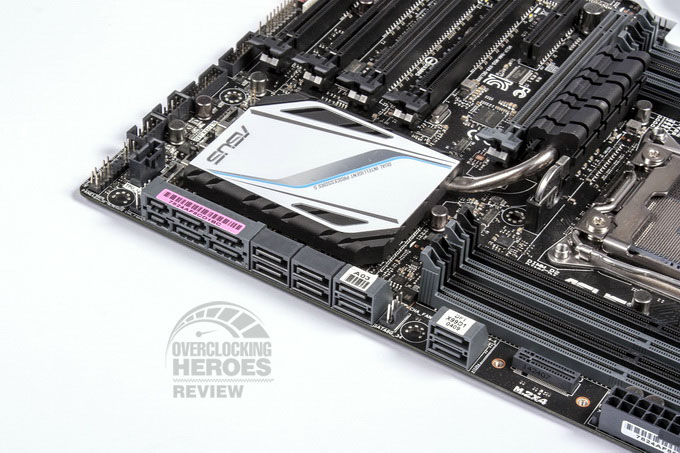

در بخش ذخیره سازی همان طور که اطلاع دارید چیپست X99 اینتل 10 پورت SATA 6Gb/s برای اتصال ابزارهای ذخیره سازی و اپتیکال درایور ها در اختیار قرار می دهد که کمپانی Asus در این محصول ترجیح داده است 8 پورت بصورت متداول SATA 6Gb/s و یک پورت نیز بصورت SATA Express ارائه کند. یک پورت SATA Express دیگر نیز توسط چیپست کمکی ساخت کمپانی ASMedia® مهیا شده است. اما بد نیست اشاره کوتاهی به SATA Express بعنوان نسل جدید ساتا داشته باشیم، SATA Express برای ارتباط همچون پورت های M.2 از دو لنز PCI-E 2.0 بهره می برد که قابلیت دست یابی به سرعت انتقال اطلاعات 10Gb/s را فراهم می کند. شاید در مقطع زمانی فعلی با توجه به عدم عمومیت ابزارهای سازگار، پورت SATA Express چندان مورد استفاده قرار نگیرد ولی آینده نگری کمپانی اسوس قابل تحسین می باشد.
باید اشاره کنیم هر پورت SATA Express قابلیت استفاده به صورت دو پورت SATA 6Gb/s را نیز دارا می باشد. همچنین پورت های SATA 6Gb/s که با رنگ مشکی مشخص شده اند (SATA6G_78 الی SATA6G_910) از قابلیت Raid پشتیبانی نمی کنند!
پورت M.2 نیز بدلیل بهره گیری از اینتر فیسPCI-E برای تبادل اطلاعات، از سرعت تبادل اطلاعات بسیار بالایی برخوردار بوده و رفته رفته جای خود را بین کاربران حرفه ای پیدا کرده است! اما کمپانی Asus در این مورد نیز پا را فراتر گذاشته است و بجای بهره گیری از دو لنز PCI-E 2.0 از چهار لنز PCI-E 3.0 بهره برده که باعث افزایش چشم گیر سرعت تبادل اطلاعات از 10Gb/s به 32Gb/s شده است! قابل ذکر است این پورت به دو صورت قابل استفاده می باشد:
نگاه نزدیک: درگاه های ارتباطی، سایر امکانات

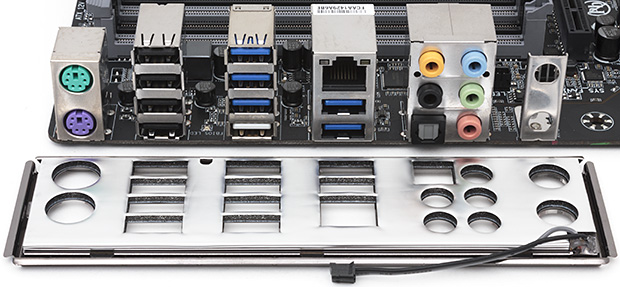

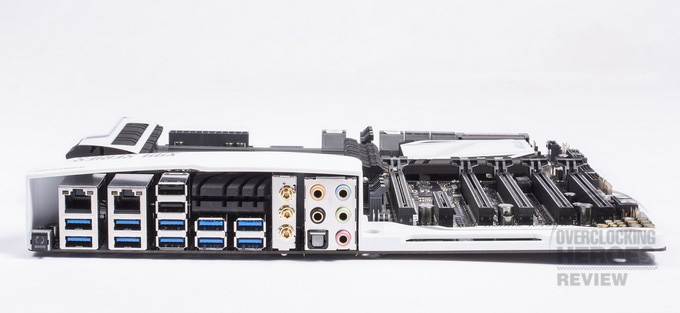

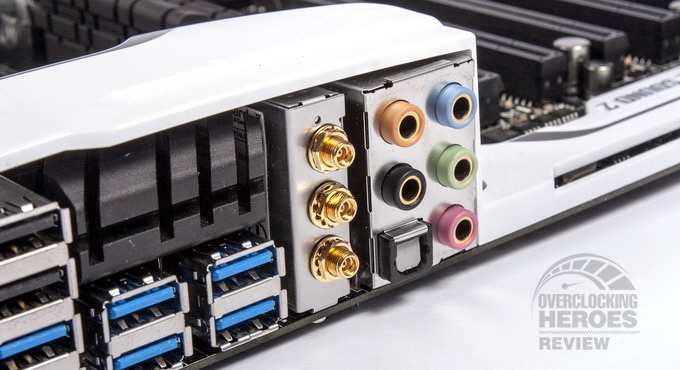

آخرین بخش از بررسی به پورت ها و درگاه های I/O اختصاص دارد، در این بخش رنج وسیعی از پورت های پرکاربرد و ضروری مشاهده می شود که از آن جمله می توان به تعداد بالای پورت های پر سرعت USB 3.0 اشاره کرد. دکمه مربوط به Bios Flash Back تکنولوژی ساده و راحتی که با اتصال یک حافظه USB حاوی فایل بایوس و فشار آن براحتی می توانید بایوس مادربرد خود را بروزرسانی کنید. قابل ذکر است برای این منظور حتی نیازی به نصب پردازنده و حافظه ها نیست تنها اتصال منبع تغذیه کافی خواهد بود!
بطور دقیق تر در این بخش دو پورت شبکه RJ45، دو پورت USB 2.0، ده پورت پر سرعت USB 3.0، سه کانکتور آنتن Wi-Fi همراه با شش جک Audio که یکی از آنها به خروجی S/PDIF اختصاص دارد در این بخش توسط کمپانی اسوس لحاظ شده است. نکته قابل توجه استفاده از روکش طلا در پوشش جک های Audio می باشد که ضمن افزایش کیفیت و تماس بهتر، استهلاک این جک ها را بشدت کاهش می دهد.
علاوه بر پورت های مذکور دو کانکتور USB 2.0 در مجموع چهار پورت، دو کانکتور USB 3.0 در مجموع چهار پورت، یک کانکتور TPM، یک کانکتور S/PDIF out، یک کانکتور Thunderbolt، یک کانکتورAAFP و یک کانکتور DRCT نیز بروی مادربرد تعبیه شده است.
مادربرد X99-Deluxe بلحاظ امکانات اورکلاکینگ و User Friendly نیز بسیار خوب ظاهر شده و انتظارات را بخوبی برآورده می سازد. اولین موردی که کاربران محصولات اسوس با آن آشنایی کامل دارند دکمه MemOK! می باشد، بلطف آن در هنگام اورکلاکینگ حافظه ها چنانچه بوت سیستم با مشکل مواجه گردد مناسب ترین و سازگار ترین تنظیمات ممکن برای حافظه ها لحاظ می گردد. این دکمه در بخش بالای مادربرد و نزدیک کانکتور برق 24 پین قرار دارد.
در ابتدای بررسی اشاره گردید مادربرد X99-Deluxe از سیستم مدیریت توان دیجیتالی اختصاصی کمپانی اسوس تحت عنوان DIGI+ بهره می برد، بلطف این تکنولوژی و تراشه های دیجیتالی مرتبط با آن که با عناوین EPU و TPU شناخته می شوند طیف وسیعی از قابلیت های کاهش مصرف انرژی یا (Energy Saving) و در صورت نیاز افزایش پرفورنس و کارایی سیستم در اختیار کاربران و گیمرها قرار می گیرد. هر آنچه که خلاصه وار اشاره شد تحت عنوان مدیریت هوشمند یا 5Way Optimizition که کمپانی سازنده تاکید ویژه ای بر آن داشت مطرح می گردد. از این رو DIP سوئیچ های مربوط به موارد مطرح شده همراه سوئیچ EZ XMP جهت انتخاب سریع پروفایل XMP کنار هیت سینک چیپست X99 لحاظ شده اند. قابل ذکر است برای سوئیچ TPU یا افزایش پرفورنس سیستم دو حالت I و II در نظر گرفته شده و کاربران از طریق نرم افزار AI Siute3 همراه مادربرد نیز نسبت به فعال سازی موارد فوق اقدام نمایند.

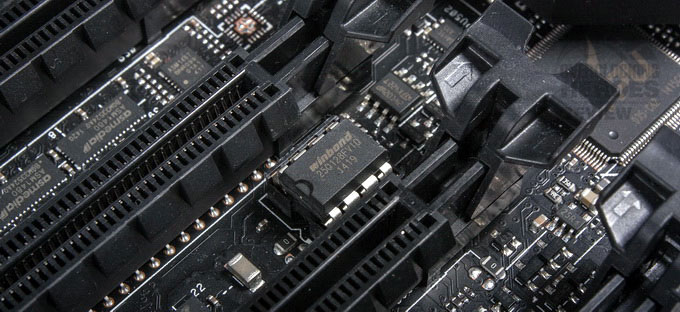

مادربرد X99-Deluxe از یک چیپ بایوس Winbond با حجم 128 مگابایت بهره می برد که قابلیت Un-Plug داشته و در صورت بروز مشکل کاربر می تواند نسبت به بازسازی اطلاعات آن یا جایگزینی آن اقدام نماید!
دیباگر یا نمایشگر وضعیت سیستم، کلید های Power، Reset و Clear_CMOS نیز در موقعیت مناسبی نزدیک بهم قرار داشته و در سیستم های Open Air کاربرد بسیاری دارند.

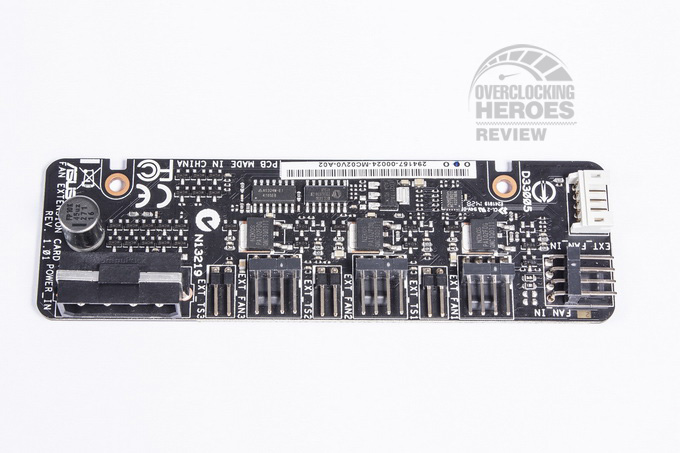

سیستم هایی که از واترکولینگ یا خنک کننده مایع استفاده می کنند نیاز به اتصال تعداد زیادی فن به مادربرد داشته و علاوه بر آن امکان مدیریت آنها نیز حائز اهمیت می باشد. کمپانی اسوس برای این منظور یک هاب جهت اتصال تعداد فن های بیشتر در پکیج مادربرد قرار داده است که ضمن افزایش تعداد فن قابل اتصال به مادربرد به تعداد 9 عدد، می تواند از فن های پر مصرف تا 12 وات نیز پشتیبانی نماید.
نگاه نزدیک: پردازنده، سیستم توان پردازنده
مادربرد Asus X99-Deluxe از سوکت جدید پردازنده اینتل تحت عنوان LGA2011-v3 که شباهت های بسیاری به سوکت LGA2011 دارد بهره می برد و با تمامی پردازنده های نسل چهارم (و نسل پنجم در آینده) سری Core اینتل با عنوان Haswell-E من جمله 5960X، 5930K و 5820K با هشت و شش هسته پردازشی (شانزده و دوازده هسته مجازی) سازگار می باشد. بد نیست اشاره کنیم با وجود تعداد پین های برابر این سوکت و سوکت LGA2011 پردازنده های Sandy bridge-E و Ivy Bridge-E قابل نصب بروی سوکت LGA2011-v3 نمی باشند! در هر صورت سوکت پردازنده LGA2011-v3 مادربرد X99-Deluxe نیز ساخت کمپانی Foxconn بوده و در این مورد انتظار می رفت کمپانی اسوس همچون مادربرد Rampage V Extreme از سوکت Lotes که کیفیت ساخت بالاتری دارد استفاده کند. بهر شکل این موضوع قابل اغماض و چشم پوشی می باشد!
در مورد سوکت پردازنده X99-Deluxe بحث تنها به اینجا ختم نمی شود و موضوع دیگری تحت عنوان OC Socket مطرح می گردد که پیش تر در توضیحات جعبه مادربرد نیز اشاره کوتاهی به آن داشتیم! اما این موضوع از کجا نشات گرفته و دلیل آن چیست؟ همان طور که اطلاع دارید پردازنده های Haswell-E از توان مصرفی بالای 140 وات برخوردار بوده و این میزان هنگام اورکلاکینگ نیز بصورت تصاعدی افزایش می یابد. در حالت استاندارد سوکت LGA2011-v3 تعداد پین های کمتری (بطور دقیق تر 48 پین) نسبت به پدهای موجود بروی پردازنده های Haswell-E دارا می باشد، این موضوع هنگام اورکلاک حافظه ها و خصوصا پردازنده بسیار تاثیر گذار بوده و از پتانسیل یا قابلیت اورکلاک مادربرد بشدت می کاهد. از این رو کمپانی اسوس برای حل این مشکل 39 پین مهم در تامین جریان مورد نیاز پردازنده و کنترولر حافظه ها را در سوکت جدید خود لحاظ کرده و تعداد پین های OC Socket از این طریق به 2015 پین افزایش یافته است. تاثیر این موضوع را می توان در اورکلاک بهتر پردازنده و حافظه های DDR4 با ولتاژ مورد نیاز به مراتب کمتر و همچنین کاهش زمان تاخیر و البته بهبود کارایی حافظه های DDR4 به عینه ملاحظه کرد!
شاید مهم ترین بخش یک مادربرد، سیستم مدیریت توان پردازنده مرکزی بعنوان قلب تپنده آن می باشد که بیشترین تمرکز و توجه سازندگان مادربرد را همواره معطوف خود ساخته است. در این بخش با توجه به توان مصرفی بالای پردازنده های Haswell-E نیاز به سیستم مدیریت توان قدرتمند بیش از پیش احساس شده و کمپانی اسوس نیز همچون گذشته در این بخش از تکنولوژی های خاص خود بهره برده است. پیش از بررسی و کالبد شکافی اجزای این بخش بد نیست نیم نگاهی به عملکرد اصلی PWM یا مدار رگلاتور توان پردازنده داشته باشیم. وظیفه اصلی سیستم مدیریت توان پردازنده، تغذیه پردازنده مرکزی و اجزای داخلی آن نظیر (Uncore, IMC, IO, …) می باشد که در این روند جریان دریافتی از یک یا دو کانکتور 8 پین E-ATX پس از طی مراحل مختلف به ولتاژی با معیارهای مورد نیاز پردازنده مرکزی تبدیل می گردد. رنج این ولتاژ برای پردازنده های با معماری مختلف ممکن است متفاوت باشد ولی عموما بین 0.800 الی 1.200 ولت تعیین می گردد. در این بخش علاوه بر میزان ولتاژ خروجی سیستم توان مولفه دیگری نیز تحت عنوان کیفیت و ثبات ولتاژ خروجی مطرح می گردد، اینکه ولتاژ پردازنده مرکزی تا چه حد تمیز بوده و تحت لود و پردازش های سنگین دراپ ولتاژ آن تا چه میزان است؟ تمامی این موارد در پایداری کامل سیستم تاثیر بسزایی دارد.
در هر صورت کمپانی اسوس برای مادربرد X99-Deluxe سیستم مدیریت توان قدرتمند 8 فاز از نوع دیجیتالی تحت عنوان DIGI+، تکنولوژی اختصاصی کمپانی اسوس که با مشخصات Intel® VRD12.5 سازگاری کامل دارد برای تغذیه پردازنده مرکزی و 4 فاز دیجیتالی نیز برای تغذیه حافظه های DDR4 در نظر گرفته است، یک تراشه کنترولر دیجیتالی نیز تحت عنوان DIGI+ ASP1257 بر عملکرد کلی سیستم مدیریت توان نظارت خواهد داشت. از مزیت های سیستم مدیریت توان دیجیتالی نسبت به آنالوگ علاوه بر پایداری و ثبات بالا قابلیت Optimze یا بهینه سازی مولفه ای مرتبط با آن می باشد که در ادامه بیشتر به آنها خواهیم پرداخت. این موضوع نقش پر رنگی در کاهش مصرف انرژی سیستم یا افزایش راندمان کاری آن در شرایط خاص مانند اکستریم اورکلاکینگ خواهند داشت.
اجزای اصلی سیستم مدیریت توان پردازنده را آی سی مجتمع IR3550M PowIRstage ساخت کمپانی International Rectifier تشکیل می دهد که در واقع شامل یک ماسفتHigh Side بهمراه دو ماسفتLow Side و Driver IC در یک پکیج می باشد، این موضوع تاثیر بسیاری در افزایش کارایی و بازدهی این آی سی داشته و حرارت کمتری نیز تولید می کند. علاوه بر این موضوع آنچه که باعث شده کمپانی اسوس این نوع آی سی را برای سیستم مدیریت توان محصولات خود انتخاب کند بازدهی بسیار بالای آن خصوصا هنگام اورکلاکینگ می باشد که این میزان تا 94% افزایش می یابد. البته نباید سازگاری بهتر این نوع آی سی ها را نیز با چیپ کنترولر بخش PWM فراموش کرد. پروسه برق رسانی به پردازنده مرکزی و صاف کردن ولتاژ توسط چوک های با هسته فریت (Ferrite Core) و خازن های جامد ژاپنی با عمر مفید بالغ بر 5 هزار ساعت تکمیل می گردد. جریان مورد نیاز پردازنده مرکزی نیز توسط یک کانکتور 8 پین 12 ولت E-ATX که پشت هیت سینک PWM پردازنده قرار دارد تامین می گردد. بخش کولینگ یا خنک کننده سیستم مدیریت توان پردازنده نیز از دو هیت سینک حجیم مشکی تشکیل شده که بوسیله بک پلیت فلزی به مادربرد پیچ شده اند. این دو هیت سینک نیز از طریق هیت پایپی به یکدیگر متصل شده اند که این اتصال در دفع حرارت بهتر این بخش می تواند بسیار موثر باشد. البته یکی از هیت سینک ها که مربوط به سیستم مدیریت توان حافظه ها می باشد زیر پوشش سفید رنگ بخش پورت های I/O قرار گرفته و بسختی قابل رویت می باشد.
نکته قابل توجه دیگر در این بخش محل و نحوه قرار گیری باطری مربوط به حافظه CMOS می باشد که بصورت ایستاده یا عمودی در نزدیک ترین فاصله ممکن نسبت به پردازنده واقع شده است. البته دلیل این موضوع کمبود فضای کافی در سطح مادربرد بوده و نمی توان به کمپانی اسوس خرده گرفت ولی اکستریم اورکلاکرها هنگام عایق بندی مادربرد جهت اورکلاکینگ به مشکل خواهند خورد و بایستی توجه ویژه ای به آن داشته باشند.
نگاه نزدیک: حافظه ها، شکاف های توسعه، سیستم صوتی
مادربرد Asus X99-Deluxe بواسطه هشت اسلات حافظه که همانند پلتفرم X79 چهار اسلات در سمت راست و چهار اسلات در سمت چپ سوکت پردازنده واقع شده اند، قابلیت پشتیبانی از حداکثر 64 گیگابایت حافظه سریع DDR4 با فرکانس کاری 2133 مگاهرتز بصورت پیش فرض و 3200+ مگاهرتز در حالت OC یا اورکلاک را دارا می باشد. قابل ذکر است پروفایل Intel Extreme Memory Profile 2.0 یا همان XMP 2.0 نیز برای حافظه های DDR4 قابل پشتیبانی می باشد. در کنار OC Socket تکنولوژی انحصاری کمپانی اسوس با عنوان T-Topology با کاهش نویز و انعکاس سیگنال های مربوط به چرخه (circuit) حافظه ها باعث بهبود قابلیت اورکلاک حافظه های DDR4 می گردد. بعنوان توضیح تکمیلی می توان اشاره کرد در این حالت اسلات ها حافظه نزدیک تر به پردازنده در هر کانال از اولویت و اهمیت بالاتری نسبت به اسلات های دور تر برخوردار بوده و این موضوع ضمن کنترل بهتر حافظه ها اجازه می دهد تا از پتانسیل اورکلاک حافظه های DDR4 خود بطور کامل بهره مند شوید!
اسلات های حافظه با رنگ مشکی و خاکستری متمایز شده که کانال اول با رنگ خاکستری و با کد های DIMM_A1، DIMM_B1، DIMM_C1، DIMM_D1 مشخص شده اند و در صورت نصب 4 ماژول حافظه کاربران باید از این اسلات ها استفاده نمایند. اسلات های با رنگ مشکی نیز برای نصب ماژول های حافظه کانال دوم لحاظ شده اند.
بخاطر دارید در ابتدای بررسی و جزئیات پردازنده های Haswell-E اشاره گردید که این سری از پردازنده های اینتل یعنی Core i7 5960X بهمراه Core i7 5930K تا 40 لنز PCI-E و پردازنده Core i7 5820K تا 28 لنز PCI-E یا مسیر گرافیکی جهت نصب کارت های گرافیکی بصورت Multi GPU در اختیار مادربرد قرار می دهند. مادربرد Asus X99-Deluxe نیز از پنج اسلات PCI-E نسل سوم یا Gen 3.0 همراه با یک اسلات PCI-E X4 نسل دوم (Gen 2.0) جهت نصب ابزارهای توسعه بهره می برد که از این تعداد اسلات PCI-E Gen 3.0 تنها دو اسلات در مود کامل X16 توانایی فعالیت داشته و سه اسلات دیگر ماکزیمم در مورد X8 فعالیت خواهند کرد. قبل از آنکه به پیکربندی کارت های گرافیکی در حالت Multi GPU بپردازیم باید اشاره کنیم اسلات اول PCI-E که با رنگ خاکستری مشخص شده برای نصب کارت گرافیکی در حالت تک کارت (Single GPU) توصیه می گردد.
با وجود پنج اسلات PCI-E 3.0 مادربرد X99-Deluxe بصورت فیزیکی اجازه نصب 3 کارت گرافیکی دو اسلاته و بالطبع 3Way SLI یا 3Way CrossFireرا فراهم می کند. از این رو در صورت نصب یک کارت گرافیکی در مود کامل X16، در صورت نصب دو کارت گرافیکی در مود کامل X16-X16 و در صورت نصب سه کارت گرافیکی در مود X16-X16-X8 به تبادل اطلاعات با پردازنده مرکزی خواهند پرداخت. موضوعی که مطرح گردید در مورد پردازنده های با 40 لنز PCI-E مانند Core i7 5960X بوده و در مورد پردازنده Core i7 5820K با 28 لنز PCI-E بصورت X16، X16-X8 و X8-X8-X8 خواهد بود.
برای راهنمایی بهتر کاربران در هنگام نصب دو یا سه کارت گرافیکی کمپانی اسوس یک DIP سوئیچ نیز در کنار هیت سینک مربوط به چیپست X99 قرار داده است که از طریق آن LED مربوط به اسلات های PCI-E صحیح! در چینش های تک گانه، دو گانه و سه گانه روشن می گردد.
اگر اهل بازی باشید بدون شک اهمیت ویژه ای برای سیستم صوتی خود قائل هستید و انتظار دارید مادربرد گران قیمت تان نیز به همان اندازه که در دیگر بخش ها پرقدرت ظاهر شده از لحاظ صوتی نیز نیازهای شما را برآورده سازد. در گذشته ای نه چندان دور برای دستیابی به کیفیت بالای صدا کاربران مجبور به خرید کارت صوتی (Audio Card) با هزینه ای گزاف بودند ولی امروزه کمپانی های سازنده مادربرد در کنار بخش های مهم دیگر توجه ویژه ای نیز به این بخش داشته و تکنولوژی های منحصربفردی در جهت افزایش کیفیت صدای خروجی ارائه می کنند، راه حل کمپانی اسوس نیز در این بخش Crystal Sound 2 نام داشته که در ادامه بیشتر به آن خواهیم پرداخت!
در این تکنولوژی صوتی کمپانی اسوس و البته زیر پوشش پلاستیکی این بخش! پردازش سیگنال های صوتی به عهده تراشه ALC1150 از کمپانی مطرح Realtek® بوده که خروجی صدای 8 کاناله با کیفیت بالا (High Definition) و نسبت صدا به نویز (SNR) صد و دوازده دسی بل را فراهم می کند. برای کاهش نویز و البته افزایش کیفیت سیگنال های صوتی علاوه بر اینکه تراشه مرکزی ALC1150 در مقابل امواج الکترومغناطیس یا EMI محافظت شده، مسیر سیگنال های صوتی (و همچنین لایه های PCB برای کانال چپ و راست) نیز از دیگر بخش های PCB یا مادربرد جدا شده و این مسیر را با رنگ زرد در پشت مادربرد قابل رویت می باشد. در این بین برای صاف کردن هرچه بیشتر سیگنال های صوتی از خازن های صوتی طلایی ژاپنی با نام Nichicon و برای تقویت این سیگنال ها نیز از چیپ یا تراشه های آمپلی فایر (op-amps) استفاده شده است. در نهایت تمامی این مراحل در کنار استفاده از قطعات الکترونیکی با کیفیت در این بخش، باعث تولید صدایی با کیفیت و شفافیت بالا می گردد!!
نگاه نزدیک: شبکه، ذخیره سازی
امروزه تراشه های شبکه متعددی توسط کمپانی های سازنده مادربرد مورد استفاده قرار می گیرد ولی تمامی آنها در یک نکته مشترک هستند و آن اهمیت بازی های آنلاین و تحت شبکه می باشد! این موضوع دلایل بسیاری دارد که شاید مهم ترین آنها رشد کم سابقه بازی های آنلاین و محبوبیت روز افزون آنها در بین گیمرهای حرفه ای می باشد! البته در این جا اگر به گیمرهای حرفه ای اشاره کردیم دلیل بر این نیست که گیمرهای آماتور از این قاعده مستثنی هستند، هر دو قشر همواره بدنبال سیستمی ایده آل برای بازی کردن می باشند ولی با این همه گیمرهای حرفه ای بودجه بیشتری برای این منظور اختصاص می دهند!
مادربرد Asus X99-Deluxe نیز پیرو صحبت های قبلی از تراشه شبکه Intel® I218-V که برای بازی های آنلاین و تحت شبکه بهینه سازی شده است بهره می برد. تراشه شبکه مختص بازی پهنای باند بیشتری برای انتقال اطلاعات مربوط به بازی ها در اختیار کاربر یا گیمر قرار داده و از زمان پاسخ دهی بسیار کمتری نیز برخوردار می باشد، این موضوع از لگ یا تاخیر های ناگهانی بازی ها جلوگیری می کند. اما این پایان ماجرا نیست، کمپانی اسوس برای این محصول دو پورت شبکه در نظر گرفته است که پورت دوم نیز از تراشه Intel® I211-AT منشعب می گردد. گیمرها علاوه بر اینکه می توانند از پورت دوم برای امور عادی مانند وب گردی استفاده کنند بلطف نرم افزار Turbo Lan که همراه با مادربرد عرضه می گردد قادر به ترکیب (Teaming Technology) دو پورت شبکه نیز بوده که در این حالت علاوه بر افزایش پهنای باند میزان لگ یا تاخیر در بازی نیز 1.4 برابر کاهش می یابد. ضمن آنکه نرم افزار مذکور قابلیت اولویت بندی و مدیریت پهنای باند نرم افزار ها را نیز دارا می باشد.
در دنیای امروزی که بسیاری از ابزارها و Device ها قابلیت انتقال اطلاعات از راه دور را دارند تنها راه ارتباطی مادربرد X99-Deluxe نیز به پورت های Lan محدود نشده و کمپانی اسوس برای این محصول یک کیت آنتن Bluetooth V4.0 و Wi-Fi با عنوان 3X3 در نظر گرفته است. این آنتن منحصربفرد که در واقع از 3 آنتن مجتمع تشکیل شده است، ضمن پشتیبانی از جدید ترین استاندارد بی سیم 802.11ac از دو باند 2.4GHz/5GHz برای تبادل اطلاعات بهره می برد از این قابلیت دست یابی به سرعت خیره کننده 1300 مگابیت در ثانیه را دارا می باشد! در این بخش نیز با استفاده از نرم افزار Wi-Fi GO و البته سرویس های ابری (Cloud) امکانات بسیاری برای ارتباط سیستم شخصی شما و دیگر Device ها در دسترس می باشد.
در بخش ذخیره سازی همان طور که اطلاع دارید چیپست X99 اینتل 10 پورت SATA 6Gb/s برای اتصال ابزارهای ذخیره سازی و اپتیکال درایور ها در اختیار قرار می دهد که کمپانی Asus در این محصول ترجیح داده است 8 پورت بصورت متداول SATA 6Gb/s و یک پورت نیز بصورت SATA Express ارائه کند. یک پورت SATA Express دیگر نیز توسط چیپست کمکی ساخت کمپانی ASMedia® مهیا شده است. اما بد نیست اشاره کوتاهی به SATA Express بعنوان نسل جدید ساتا داشته باشیم، SATA Express برای ارتباط همچون پورت های M.2 از دو لنز PCI-E 2.0 بهره می برد که قابلیت دست یابی به سرعت انتقال اطلاعات 10Gb/s را فراهم می کند. شاید در مقطع زمانی فعلی با توجه به عدم عمومیت ابزارهای سازگار، پورت SATA Express چندان مورد استفاده قرار نگیرد ولی آینده نگری کمپانی اسوس قابل تحسین می باشد.
باید اشاره کنیم هر پورت SATA Express قابلیت استفاده به صورت دو پورت SATA 6Gb/s را نیز دارا می باشد. همچنین پورت های SATA 6Gb/s که با رنگ مشکی مشخص شده اند (SATA6G_78 الی SATA6G_910) از قابلیت Raid پشتیبانی نمی کنند!

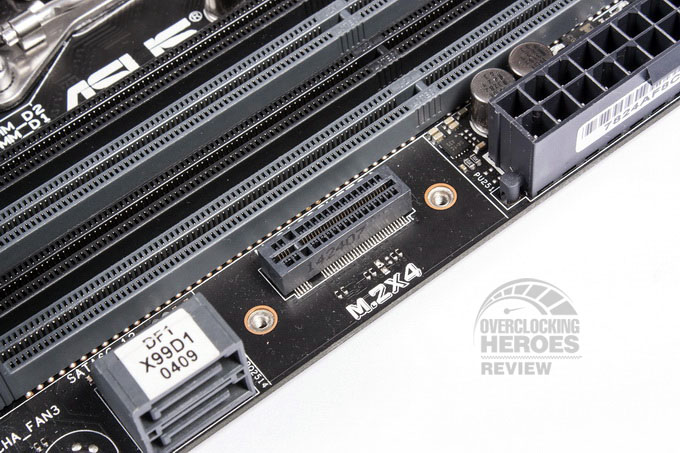

پورت M.2 نیز بدلیل بهره گیری از اینتر فیسPCI-E برای تبادل اطلاعات، از سرعت تبادل اطلاعات بسیار بالایی برخوردار بوده و رفته رفته جای خود را بین کاربران حرفه ای پیدا کرده است! اما کمپانی Asus در این مورد نیز پا را فراتر گذاشته است و بجای بهره گیری از دو لنز PCI-E 2.0 از چهار لنز PCI-E 3.0 بهره برده که باعث افزایش چشم گیر سرعت تبادل اطلاعات از 10Gb/s به 32Gb/s شده است! قابل ذکر است این پورت به دو صورت قابل استفاده می باشد:
- قابل نصبت بصورت عمودی همانند M Key که پایه فلزی آن قابلیت پشتیبانی از حافظه های SSD تا طول 80 میلیمتر را دارا بوده و محل قرار گیری آن کنار پورت های SATA 6Gb/s است.
- قابل نصب بروی براکت Hyper M.2 X4 که همراه پکیج مادربرد عرضه شده است.
نگاه نزدیک: درگاه های ارتباطی، سایر امکانات
آخرین بخش از بررسی به پورت ها و درگاه های I/O اختصاص دارد، در این بخش رنج وسیعی از پورت های پرکاربرد و ضروری مشاهده می شود که از آن جمله می توان به تعداد بالای پورت های پر سرعت USB 3.0 اشاره کرد. دکمه مربوط به Bios Flash Back تکنولوژی ساده و راحتی که با اتصال یک حافظه USB حاوی فایل بایوس و فشار آن براحتی می توانید بایوس مادربرد خود را بروزرسانی کنید. قابل ذکر است برای این منظور حتی نیازی به نصب پردازنده و حافظه ها نیست تنها اتصال منبع تغذیه کافی خواهد بود!
بطور دقیق تر در این بخش دو پورت شبکه RJ45، دو پورت USB 2.0، ده پورت پر سرعت USB 3.0، سه کانکتور آنتن Wi-Fi همراه با شش جک Audio که یکی از آنها به خروجی S/PDIF اختصاص دارد در این بخش توسط کمپانی اسوس لحاظ شده است. نکته قابل توجه استفاده از روکش طلا در پوشش جک های Audio می باشد که ضمن افزایش کیفیت و تماس بهتر، استهلاک این جک ها را بشدت کاهش می دهد.
علاوه بر پورت های مذکور دو کانکتور USB 2.0 در مجموع چهار پورت، دو کانکتور USB 3.0 در مجموع چهار پورت، یک کانکتور TPM، یک کانکتور S/PDIF out، یک کانکتور Thunderbolt، یک کانکتورAAFP و یک کانکتور DRCT نیز بروی مادربرد تعبیه شده است.
مادربرد X99-Deluxe بلحاظ امکانات اورکلاکینگ و User Friendly نیز بسیار خوب ظاهر شده و انتظارات را بخوبی برآورده می سازد. اولین موردی که کاربران محصولات اسوس با آن آشنایی کامل دارند دکمه MemOK! می باشد، بلطف آن در هنگام اورکلاکینگ حافظه ها چنانچه بوت سیستم با مشکل مواجه گردد مناسب ترین و سازگار ترین تنظیمات ممکن برای حافظه ها لحاظ می گردد. این دکمه در بخش بالای مادربرد و نزدیک کانکتور برق 24 پین قرار دارد.
در ابتدای بررسی اشاره گردید مادربرد X99-Deluxe از سیستم مدیریت توان دیجیتالی اختصاصی کمپانی اسوس تحت عنوان DIGI+ بهره می برد، بلطف این تکنولوژی و تراشه های دیجیتالی مرتبط با آن که با عناوین EPU و TPU شناخته می شوند طیف وسیعی از قابلیت های کاهش مصرف انرژی یا (Energy Saving) و در صورت نیاز افزایش پرفورنس و کارایی سیستم در اختیار کاربران و گیمرها قرار می گیرد. هر آنچه که خلاصه وار اشاره شد تحت عنوان مدیریت هوشمند یا 5Way Optimizition که کمپانی سازنده تاکید ویژه ای بر آن داشت مطرح می گردد. از این رو DIP سوئیچ های مربوط به موارد مطرح شده همراه سوئیچ EZ XMP جهت انتخاب سریع پروفایل XMP کنار هیت سینک چیپست X99 لحاظ شده اند. قابل ذکر است برای سوئیچ TPU یا افزایش پرفورنس سیستم دو حالت I و II در نظر گرفته شده و کاربران از طریق نرم افزار AI Siute3 همراه مادربرد نیز نسبت به فعال سازی موارد فوق اقدام نمایند.
مادربرد X99-Deluxe از یک چیپ بایوس Winbond با حجم 128 مگابایت بهره می برد که قابلیت Un-Plug داشته و در صورت بروز مشکل کاربر می تواند نسبت به بازسازی اطلاعات آن یا جایگزینی آن اقدام نماید!
دیباگر یا نمایشگر وضعیت سیستم، کلید های Power، Reset و Clear_CMOS نیز در موقعیت مناسبی نزدیک بهم قرار داشته و در سیستم های Open Air کاربرد بسیاری دارند.
سیستم هایی که از واترکولینگ یا خنک کننده مایع استفاده می کنند نیاز به اتصال تعداد زیادی فن به مادربرد داشته و علاوه بر آن امکان مدیریت آنها نیز حائز اهمیت می باشد. کمپانی اسوس برای این منظور یک هاب جهت اتصال تعداد فن های بیشتر در پکیج مادربرد قرار داده است که ضمن افزایش تعداد فن قابل اتصال به مادربرد به تعداد 9 عدد، می تواند از فن های پر مصرف تا 12 وات نیز پشتیبانی نماید.

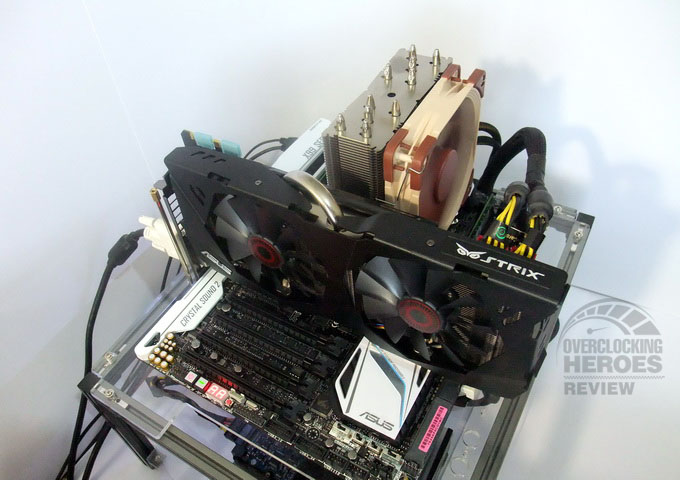

- سیستم تست
سيستم تست بر مبناي پردازنده Intel Core i7 5960X از سوکت LGA 2011-v3 می باشد که فرکانس این پردازنده 3000 مگاهرتز بوده و در حالت توربو به 3500 مگاهرتز افزایش می یابد. براي حافظه اصلي (رم) از چهار ماژول هشت گيگابايتي Crucial 2133 مگاهرتزی استفاده شده است که بر اساس پروفايل XMP فرکانس 2133 مگاهرتز با ولتاژ 1.2 ولت و زمان تاخير (تايمينگ) 36-15-15-15 قابل دسترس می باشد. منبع تغذیه قدرتمند Thermaltake ToughPower 875W وظيفه برق رساني به اين سيستم را بر عهده دارد و به خوبي جوابگوي کارتهاي گرافیکی High-End است. هارد ديسک 250 گيگابايتي Hitachi و کولر پردازنده قدرتمند Noctua NH-U12S (منتظر بررسی این ایر کولینگ قدرتمند باشید!) نیز ديگر قطعات تشکیل دهنده سيستم تست مي باشند.
سيستم عامل Microsoft Windows 7 Ultimate 64bit SP1 بوده و درايور ForceWare 344.75 برای کارت گرافیک Asus GTX980 Strix در نظر گرفته شده است.
مشخصات کامل سیستم تست به شرح زیر می باشد:
Intel Core i7 5960X Processor
Asus X99-Deluxe Motherboard
4X8GB Crucial DDR4 2133mhz Memory
Asus GTX980 Strix Graphic Card
Thermaltake Toughpower 875w Power Supply
250GB HDD Storage
Noctua NH-U12S Cooling
MSI Big Bang Bench table Test Bed
Windows 7 Ultimate 64bit SP1 Operating System
ForceWare 344.75 Driver
جزئیات و نسخه دقیق نرم افزارهای مورد استفاده نیز به شرح زیر می باشد:

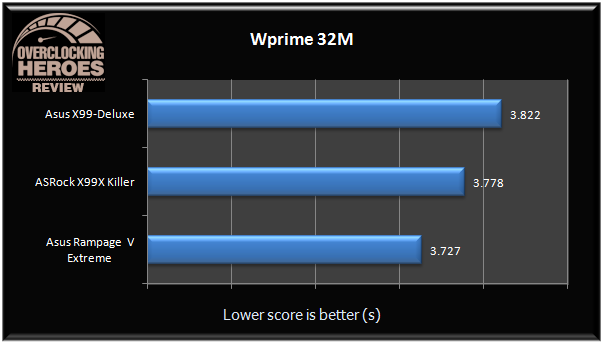

Wprime 1.55

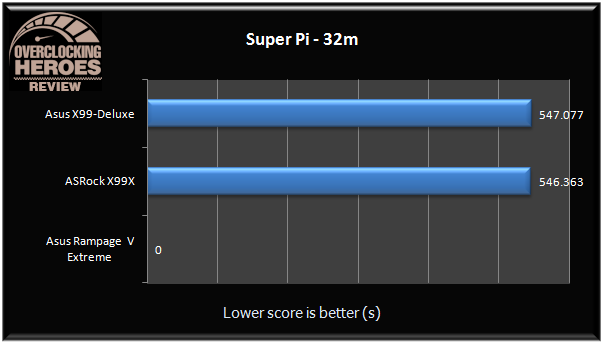

SuperPi 1.5
3DMark 11 v1.01
3DMark Vantage 1.01
3DMark 13 Advanced Edition 1.0
AIDA 64 Extreme 4.70.3200
Cinebench R11.5 x64
Cinebench R15 x64
همانطور که ملاحضه می کنید در این بخش از هشت بنچمارک مختلف برای بررسی کارایی کلی سیستم استفاده خواهیم کرد. در این بین از سه بنچمارک گرافیکی کمپانی Futuremark برای سنجش Cpu Score بهره خواهیم برد و دیگر بنچمارک ها محاسباتی و مختص سنجش قدرت پردازنده و حافظه ها می باشند.

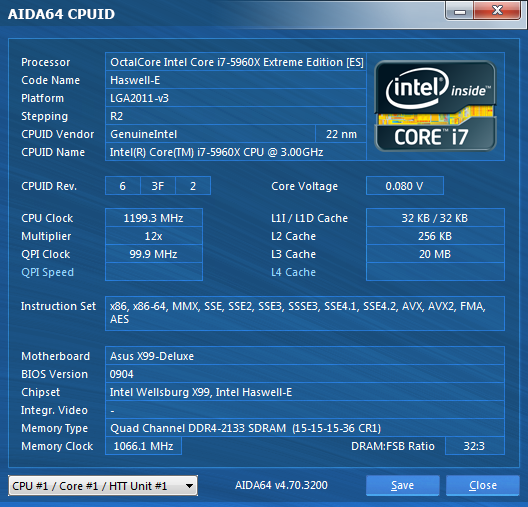

مشخصات پردازنده:
