گریتینگ چیست؟
تعاریف فنی گریتینگ شامل استاندارد ها، وزن و ابعاد گریتینگ-قطعه سازان فلات
تعاریف فنی گریتینگ شامل تجزیه ، تحلیل و توضیح در مورد بخش‌های مختلف قطعات گریتینگی درزمینهٔ طراحی ، ساخت و تولید انواع قطعه‌های گریتینگی است که در ادامه این مقاله به شرح و توضیح کامل آن می‌پردازیم.
جزییات کامل تعاریف فنی گریتینگ شامل استانداردها، وزن و ابعاد گریتینگ
تعاریف فنی گریتینگ

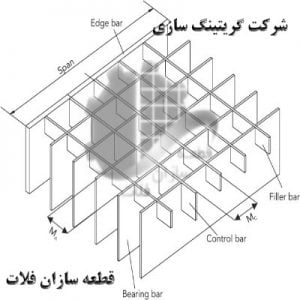

بخش رابط‌ها در قطعات گریتینگی :
رابط‌ها در گریتینگ نقش اصلی در اتصال قطعات و باربرها به همدیگر را به عهده دارد.
رابط‌ها وظیفه هماهنگی و یکپارچگی و نقش تحمل بار در این قطعات را به عهده‌دارند.
بخش تکیه‌گاه یا ساپورت :
به قسمتی از قطعه گویند معمولاً باربرها بر روی آن بخش قرار می‌گیرند.
چگونگی قرار گرفتن قطعات گریتینگی بر روی بخش ساپورت به رعایت استانداردهای تدوین‌شده بستگی دارد.
تعاریف فنی گریتینگ شامل استاندارد ها
بخش تسمه مضرس :
برای اینکه قطعات گریتینگی در بخش‌های موردنظر نلغزند معمولاً از تسمه‌های دندانه‌داری استفاده می‌گردد که به آن تسمه مضرس می‌گویند.
تسمه‌های قاب یا فریم در قطعات گریتینگی :
این تسمه‌ها در بخش انتهایی و کناره‌های گریتینگ مورداستفاده قرار می‌گیرند.
باربرها یا تسمه‌های باربر در قطعات گریتینگی :
این تسمه‌ها وظیفه تحمل فشار و نیروی حاصل از بارگذاری را به عهده دارد.

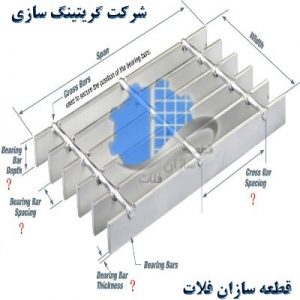

گام (Pitch):
فاصله مرکز تا مرکز هردو باربر را گام باربرها و فاصله مرکز تا مرکز هردو رابط را گام رابط‌ها گویند.
گام باربرها :
به فاصله مرکز قطعه تا مرکز هر دو باربر را گام بابرها می‌گویند.
تعاریف فنی قطعات گریتینگی شامل استاندارد ها، وزن و ابعاد گریتینگ
گام رابط‌ها :
به فاصله مرکز تا مرکز هر دو رابط در قطعات گریتینگی را گام رابط‌ها می‌گویند.
چشمه‌ها در قطعات گریتینگی :
به فاصله بین دو باربر و یا دو رابط در قطعات گریتینگی چشمه گویند.

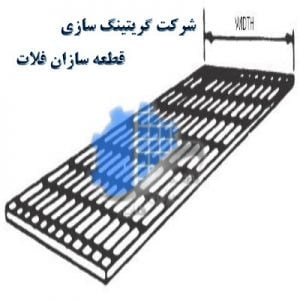

طول گریتینگ :
به‌اندازه گریتینگ در جهت باربرها در قطعه گریتینگی طول گریتینگ می‌گویند.
عرض گریتینگ :
به‌اندازه گریتینگ در جهت رابط‌ها ،در قطعه گریتینگی عرض گریتینگ می‌گویند.
دهانه :
به فاصله داخلی تکیه‌گاه‌ها از هم در قطعات ساخته‌شده از گریتینگ دهانه گفته می‌شود.
تعاریف فنی قطعات گریتینگی شامل استاندارد ها، وزن و ابعاد گریتینگ
قابل‌ذکر است که یکی از عوامل مؤثر در طراحی خوب و ایده آل قطعات گریتینگی اندازه و جهت باربرها است.
قابل کاربران و مشتریان گرامی :
در صورت داشتن هرگونه سؤال در زمینه تعاریف فنی گریتینگ و یا ثبت سفارش خرید محصولات درزمینهٔ گریتینگ ، قطعات فولادی و پله فلزی با کارشناسان ما در شرکت فلات گریتینگ تماس حاصل فرمایید.
