مدار باياس

[yippee]

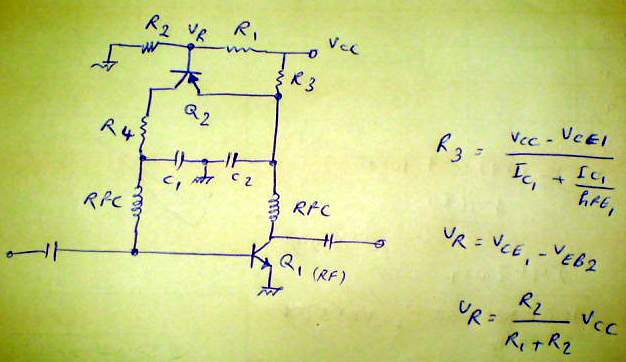

درباره مزایا و معایب مدار بایاس زیر بحث کنید...
مدار بایاس برای ترانزیستور RF Q1 می باشد. که به صورت یک حلقه فیدبک عمل می کند و جریان کلکتور ترانزیستور Q1 را سنس کرده و جریان بیس را تنظیم می کند تا جریان کلکتور ثابت بماند. مقدار مقاومت ها هم به صورت نوشته شده محاسبه می شوند. برای حذف نوسانها ی پارازیتی فرکانس پایین از خازن های بای پس مناسب استفاده می شود.

اگر مطالب بالا نقص دارن تصحیح کنید. و اینکه RFC مقدارشون چطور تعیین می شه و درباره نحوه تغییر جریان بیس برای تنظیم جریان کلکتور بیشتر توضیح بدین.



[saeed fm]

درباره مزایا و معایب مدار بایاس زیر بحث کنید...
مدار بایاس برای ترانزیستور RF Q1 می باشد. که به صورت یک حلقه فیدبک عمل می کند و جریان کلکتور ترانزیستور Q1 را سنس کرده و جریان بیس را تنظیم می کند تا جریان کلکتور ثابت بماند. مقدار مقاومت ها هم به صورت نوشته شده محاسبه می شوند. برای حذف نوسانها ی پارازیتی فرکانس پایین از خازن های بای پس مناسب استفاده می شود.

اگر مطالب بالا نقص دارن تصحیح کنید. و اینکه RFC مقدارشون چطور تعیین می شه و درباره نحوه تغییر جریان بیس برای تنظیم جریان کلکتور بیشتر توضیح بدین.

خوب به نظرمن ترانزیستور Q2 خاموشه
چون مقاومت تو کلکتورش رو هواست به هیچ ولتاژی وصل نیست( البته شاید تو عمل اینجور نباشه بعضی وقتا بین تئوری و عملی زمین تاآسمون فرقه)
برای اینکه یه تقویت کننده بصورت خطی عمل کنه بهترین راه بستن مدار بصورت کلاس Cهست
چون در موقع نبود سیگنال ورودی یا همون RFمدار به حالت خاموش درمیاد
توی این مدار بهتره اون RFC دست چپی بین شاسی و بیس قرار بگیره
و اون قسمتای بالایی مدارحذف بشه



البته این مدار شما تاحدودی نزدیک به کلاسA هست به شرطی کهQ2 درست بایاس بشه
طریقه بدست اوردن سیم پیچ دست راستی اینجوریه
1000uh/f برحسب مگاهرتز
البته این حدود دس میده بقیش با آزمایشه

کاراین سیم پیچ جداکردن سیگنا ل رادیویی از ولتاژ تغذیه هستً



[mohsen++]

شما می تونید مدار بایاس فعال رو حذف کنین و یه بایاس فید بک کلکتور ببندیدن جریان نقطه کار رو هم با توجه به دیتا شیت ترانزیستور تعیین کنین یه راه حل کلنگ هم وجود داره یه پتانسیومتر بذارین اونقدر تغییرش بدین که بهترین گین رو داشته باشین و ترانزیستور هم تو ناحیه مطمئن باشه .با توجه به سابقه شما در این فروم احتمالا توان کمی لازم دارین پس بهتره کلاسA ببندین مقدار RFC رو اونقدری در نظر بگیرین که امپدانس اون در فرکانس مورد نظرتون خیلی بالا تر از امپدانس ورودی و خروجی مدار باشه.
موفق باشین



[yippee]

خوب به نظرمن ترانزیستور Q2 خاموشه
چون مقاومت تو کلکتورش رو هواست به هیچ ولتاژی وصل نیست( البته شاید تو عمل اینجور نباشه بعضی وقتا بین تئوری و عملی زمین تاآسمون فرقه)
برای اینکه یه تقویت کننده بصورت خطی عمل کنه بهترین راه بستن مدار بصورت کلاس Cهست
چون در موقع نبود سیگنال ورودی یا همون RFمدار به حالت خاموش درمیاد
توی این مدار بهتره اون RFC دست چپی بین شاسی و بیس قرار بگیره
و اون قسمتای بالایی مدارحذف بشه



البته این مدار شما تاحدودی نزدیک به کلاسA هست به شرطی کهQ2 درست بایاس بشه
طریقه بدست اوردن سیم پیچ دست راستی اینجوریه
1000uh/f برحسب مگاهرتز
البته این حدود دس میده بقیش با آزمایشه

کاراین سیم پیچ جداکردن سیگنا ل رادیویی از ولتاژ تغذیه هستً

چطور Q2 خاموشه؟ کلکتور رو هوا نیست. از لحاظ DC در نظر بگیرین اون RFC ها اتصال کوتاهن دیگه Q2 هم که PnP بنابر این فکر نمی کنم از این لحاظ مشکلی باشه.

کلاس کار تقویت کننده هم همونطور که گفتی A هست.تنها مزیت این کلاس عملکرد خطییشه وگرنه بازده پایینی داره شاید کمتر ۵۰٪. کلاس C اعوجاج داره به خاطر همین در تقویت کننده های مثلا صوتی به کار نمیره به خاطر خواص دیگه که داره در تقویت کننده قدرت فرکانس های رادیویی به کار می ره.
در ضمن اگه ممکنه اون فرمولی را که برای RFC گفتی یه توضیحی بدی مثلا فرکانس رو ۴۵۰ مگاهرتز
در نظر بگیرید.



[yippee]

شما می تونید مدار بایاس فعال رو حذف کنین و یه بایاس فید بک کلکتور ببندیدن جریان نقطه کار رو هم با توجه به دیتا شیت ترانزیستور تعیین کنین یه راه حل کلنگ هم وجود داره یه پتانسیومتر بذارین اونقدر تغییرش بدین که بهترین گین رو داشته باشین و ترانزیستور هم تو ناحیه مطمئن باشه .با توجه به سابقه شما در این فروم احتمالا توان کمی لازم دارین پس بهتره کلاسA ببندین مقدار RFC رو اونقدری در نظر بگیرین که امپدانس اون در فرکانس مورد نظرتون خیلی بالا تر از امپدانس ورودی و خروجی مدار باشه.
موفق باشین

میشه از فیدبک کلکتور استفاده کرد البته از خود بایاس هم میشه استفاده کرد. البته همونطور که گفتین جریان و ولتاژ نقطه کار رو از دیتا شیت موجوده در این مدارها البته ترانزیستور Q2 لازم نیست و یک RFC هم کافیه. فقط میمونه عملکرد برای پایداری Q1 و اطمینان از این که موج زده نشه. سابقه منم که یادتونه ...



[saeed fm]

چطور Q2 خاموشه؟ کلکتور رو هوا نیست. از لحاظ DC در نظر بگیرین اون RFC ها اتصال کوتاهن دیگه Q2 هم که PnP بنابر این فکر نمی کنم از این لحاظ مشکلی باشه.

کلاس کار تقویت کننده هم همونطور که گفتی A هست.تنها مزیت این کلاس عملکرد خطییشه وگرنه بازده پایینی داره شاید کمتر ۵۰٪. کلاس C اعوجاج داره به خاطر همین در تقویت کننده های مثلا صوتی به کار نمیره به خاطر خواص دیگه که داره در تقویت کننده قدرت فرکانس های رادیویی به کار می ره.
در ضمن اگه ممکنه اون فرمولی را که برای RFC گفتی یه توضیحی بدی مثلا فرکانس رو ۴۵۰ مگاهرتز
در نظر بگیرید.

من چندتا مدار به عنوان نمونه و قالب اینجا میزارم
که تو همشون طریقه بایاس کردنو کشیده و مدارات استانداردیه که تو فرکانسای نزدیک و حتی بالاتر از چیزی که شما میخاید کار میکنه



درمورد کلاس C باید بگم که اگه مدارتون توان ورودی بیش از حد دریافت کنه این اتفاقات می افته
یا اون سیم پیچ تو بیس وشاسی رو باید عوض کنید و خیلی مسائل دیگه که از این طریق نمیشه بهش پرداخت
ولی شما اگه توضیح میدادین که ورودی مدار چند میلی وات هست
خروجی به طبقه بعدی می خاد وصل بشه یا به انتن یا چند وات از مدارتون می خاید
اینا رو نوع بستن مدار اثر داره




اون فرمول هم من قبل از اینکه پیدا کنم
یه آزمایشی داشتم با مدارت آر اف انجام می دادم و بعدا دیدم این فرمول با چیزی که من بدست اوردم مطابق هم هست

شما هزار میکروهانری رو تقسیم بر فرکانس دلخاهتون بر حسب مگاهرتز می کنید
جواب هرچی بود میشه سیم پیچتون تو اون فرکانس بر حسب میکرو هانری
مثلا رو 450 مگاهرتز میشه 2.2 میکرهانری
البته اون نقشه شما رو میشه خیلی مفصلترش کرد
نهایتا مقدار دقیق سیم پیچها در عمل بدست میاد



[yippee]

مدارهای جالبی بودن اینا رو از کجا گیر اوردی اگه باز از این چیزا داری که share کنی بد نیس. تشکر ...



[saeed fm]

مدارهای جالبی بودن اینا رو از کجا گیر اوردی اگه باز از این چیزا داری که share کنی بد نیس. تشکر ...

شما فرمایش بفرما برای چه استفاده ای می خواین تا من ببینم چیز بدرد بخوری دارم یانه
ضمنا من اون مداریی که به نظرم می رسید مربوط به کارتون باشه انتخاب کردم و گذاشتم اگه بخوام همشو بزارم
که یه دو سه گیگ میشه!!!
