اجراي سنگ نوشته ها و حجاري ها به صورت طرح

شروع موضوع توسط Control Panel ‏5 اکتبر 2005 در انجمن PhotoShop و نرم افزارهای گرافیکی دو بعدی

  1. Control Panel

    Control Panel Registered User

    تاریخ عضویت:
    ‏17 اکتبر 2004
    نوشته ها:
    103
    تشکر شده:
    0
    با سلام خدمت دوستان
    هزينه اجراي يك ديوار نوشته يا يك كنده كاري (مانند طرح هاي يك قلعه) به صورت خط هاي محيطي و طرح چقدره؟

    اگر بخوام كامل تر توضيح بدم ميتونم اينجوري بگم كه در كنده كاري ها يك طرح وجود داره كه از روي اون طرح شروع به كنده كاري روي سنگ مي كنند .
    حالا ما اينجا اين كنده كاري ها را بالعكس ميخواهيم به صورت طرح بر روي كاغذ پياده كنيم .
    اگر ما 100 طرح براي اجرا داشته باشيم هزينه هر طرح به صورت ميانگين چقدر و مدت زمان اجرا اين طرح ها چقدر ميتونه باشه؟

  2. amirhoman

    amirhoman کاربر تازه وارد

    تاریخ عضویت:
    ‏25 آپریل 2005
    نوشته ها:
    1,095
    تشکر شده:
    6
    محل سکونت:
    Tehran
    یه سر برو بهشت زهرا . از اونها که سنگ قبر مینویسن بپرس.

  3. balabala

    balabala کاربر قدیمی پرشین تولز

    تاریخ عضویت:
    ‏22 می 2005
    نوشته ها:
    7,350
    تشکر شده:
    1,321
    محل سکونت:
    یه خورده اونورتر
    [​IMG][​IMG][​IMG][​IMG][​IMG]

  4. Control Panel

    Control Panel Registered User

    تاریخ عضویت:
    ‏17 اکتبر 2004
    نوشته ها:
    103
    تشکر شده:
    0
    دوست عزيز هيچ اجباري نيست كه صفحه را سياه كني. سوال من مشخص بود و يك جواب مشخصي هم داره .خواهش ميكنم بزار دوستاني كه توي اين زمينه فعاليت دارند جواب بدند . بي احترامي نشه اما اين جور جواب دادن به سوال ها يعني نابود كردن كل مسئله مطرح شده.
    مطرح كردن يك سوال توي انجمن يعني احساس نياز و دقت در كار ، مشورت كردن ، پس خواهشن اگر كسي جواب داره پاسخ بده .
    ممنون ميشم :happy:

  5. Pixar

    Pixar مدیر بازنشسته

    تاریخ عضویت:
    ‏10 اکتبر 2003
    نوشته ها:
    1,400
    تشکر شده:
    16
    محل سکونت:
    َِChocolate's City
    پیشنهاد میکنم از افرادی که تو کار نمای ساختمان فعالیت میکنند در این رابطه سوال کنید ( گچ بری های ( بر ها ) ساختمانی )

  6. amirhoman

    amirhoman کاربر تازه وارد

    تاریخ عضویت:
    ‏25 آپریل 2005
    نوشته ها:
    1,095
    تشکر شده:
    6
    محل سکونت:
    Tehran
    جواب هم مشخص بود .همونجا دستگاهای CNC هم میتونی پیدا کنی که کارهای حجاری در حجم بزرگ رو انجام میده . کارهای سری کاری برای کارهای نما هم انجام میده.

  7. appbannerkhuniresbanner
  8. Control Panel

    Control Panel Registered User

    تاریخ عضویت:
    ‏17 اکتبر 2004
    نوشته ها:
    103
    تشکر شده:
    0
    شايد واقعا سوال من واضح نيست:( من منظورم حك كردن روي سنگ نيست منظورم اجراي طرح هاي حك شده به صورت خطوط محيطيه . يعني سنگ حكاكي شده را به صورت طرح در بيارم .
    البته شايد اين راه حل هم مفيد باشه .

  9. amirhoman

    amirhoman کاربر تازه وارد

    تاریخ عضویت:
    ‏25 آپریل 2005
    نوشته ها:
    1,095
    تشکر شده:
    6
    محل سکونت:
    Tehran
    هر طرحی رو بصورت اتوکد یا هر نرم افزار دیگه حتی سه بعدی هم بدین . براتون کاملا اجرا میکنه.

  10. balabala

    balabala کاربر قدیمی پرشین تولز

    تاریخ عضویت:
    ‏22 می 2005
    نوشته ها:
    7,350
    تشکر شده:
    1,321
    محل سکونت:
    یه خورده اونورتر
    خوب شما باید از سنگ ها اسکن کنید بعد با یک برنامه که میتونه خطوط رو تریس کنه خطوطش رو بست بیارید. ولی راه صحیحش استفاده از دیجیتایزر هست که در نقشه کشی هم استفاده میشه. البته دیجیتایزر نقشه کشی برای سطوح صاف هست ولی میتونید یک حقه بزنید...

  11. Control Panel

    Control Panel Registered User

    تاریخ عضویت:
    ‏17 اکتبر 2004
    نوشته ها:
    103
    تشکر شده:
    0
    ميشه بگي اين دستگاه دقيقا چجوري كار ميكنه؟و كجا ميشه پيداش كرد ؟ و ميشه از روي عكس هم اين عمليات رو انجام بده ؟كلا هزينه هاي مربوط به اون چقدره ؟ ويكسري اطلاعات بيشتر ...
    ممنون ميشم

  12. balabala

    balabala کاربر قدیمی پرشین تولز

    تاریخ عضویت:
    ‏22 می 2005
    نوشته ها:
    7,350
    تشکر شده:
    1,321
    محل سکونت:
    یه خورده اونورتر

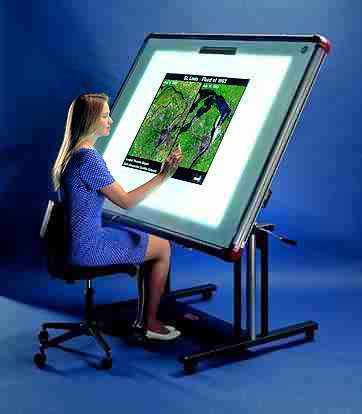

    دیجیتایزر یک همچین دستگاهی هست که معمولا نقشه کشها و شرکت های نقشه کشی ساختمان دارن. همونطور که میبینی یک چیزی شبیه موس داره که اون رو حرکت میدن و بعد وقتی دکمه رو میزنن دستگاه مختصات رو میبره توی کامپیوتر و طرحهایی که دیجیتاز میکنن در اتوکد قابل استفاده هست.


    [​IMG][​IMG]
    [​IMG]

    البته فکر می کنم از همین مدلها هم میشه برای اجسام سه بعدی استفاده کرد ولی به هرحال راه حل دیجیتاز کردن اجسام سه بعدی هم همین دیجیتایزر هست منتها ممکنه مدل متفاوتی داشته باشه. اگر هم یک عکس از جسم بگیرید که دیگه دیجیتایزر سه بعدی لازم نیست.

    شما باید برید سراغ نقشه کشها و شرکت های نقشه کشی ساختمان، بدون شک این دستگاه رو دارن. هزینه و این چیزهاش رو نمیدونم ولی مطمئنم با این دستگاه میشه اون کاری که میخواد رو انجام بدید.

  13. amirhoman

    amirhoman کاربر تازه وارد

    تاریخ عضویت:
    ‏25 آپریل 2005
    نوشته ها:
    1,095
    تشکر شده:
    6
    محل سکونت:
    Tehran
    توی نمایشگاه بین المللی و تو یکی از شرکتهای قالبسازی یه اسکنر دیدم که قطعه و قالب رو اسکن میکرد ودقیقا عین همون رو میساخت . با همان پستی و بلندی و درز و ...

  14. avajang.com .leftavajang.com.right
  15. babek

    babek Guest

    تاریخ عضویت:
    ‏24 نوامبر 2003
    نوشته ها:
    179
    تشکر شده:
    0
    دوست عزیز من پست شما رو خوندم و جوابها رو هم دیدم ( اسکن جسم و دیجیتایزر )
    ولی هنوز منظور شما رو درست متوجه نشدم. صرفا از روی کنجکاوی میپرسم
    میشه بگین دقیقا چی میخواین؟
    منظورتون از خطوط محیطی چی هست؟

    - مش 3D ؟
    - طرح اولیه بصورت اشکال دقیق هندسی دوبعدی؟
    - خطوط اصلی تصویر بالا در حد یه sketch ؟
    ...
    ممنون میشم

  16. Control Panel

    Control Panel Registered User

    تاریخ عضویت:
    ‏17 اکتبر 2004
    نوشته ها:
    103
    تشکر شده:
    0
    من براي اينكه منظورم رو كاملتر بيان كنم اين طرح را به عنوان نمونه ميزارم تا دوستان كامل با جريان كاري كه ميخوام انجام بدم آشنا بشن.

    از گزينه هايي هم كه مطرح كرديد (طرح اولیه بصورت اشکال دقیق هندسی دوبعدی) مد نظر من هست

    [​IMG]

    البته دقت كنيد كه اين طرح يك نمونه براي آشنايي با كار است و لي در كل كار نقش برجسته هايي به مراتبط پيچيده تر از اين نقش برجسته نيز وجود دارد

  17. babek

    babek Guest

    تاریخ عضویت:
    ‏24 نوامبر 2003
    نوشته ها:
    179
    تشکر شده:
    0
    دوست ارجمند
    همونطوریکه میدونید دو روش اول مستلزم صرف وقت نسبتا زیادی میباشد ولی اگه
    روش سوم رو میخواستید با کمال میل همینجا برای شما هرچی که میدونستم
    عرض میکردم.
    از پاسخ شما ممنونم
    با آرزوی موفقیت

  18. Control Panel

    Control Panel Registered User

    تاریخ عضویت:
    ‏17 اکتبر 2004
    نوشته ها:
    103
    تشکر شده:
    0
    ممنون . اگه امكانش باشه شما همون روش سوم را هم توضيح بديد . ممنون ميشم

  19. babek

    babek Guest

    تاریخ عضویت:
    ‏24 نوامبر 2003
    نوشته ها:
    179
    تشکر شده:
    0
    دوستان عزیز با پوزش از تاخیر در پاسخ بعلت اینکه برای جمع کردن مطالب جهت دستیابی
    به یک نتیجه کلی به زمان بیشتری نیاز بود .

    در قسمت زیر پنج مرحله اساسی جهت ترسیم خطوط اصلی یک شکل را مشاهده میکنید:
    البته شاید شما این امکان را داشته باشید که با یک فیلتر مجزا خطوط یک عکس سیاه و سفید
    را ایجاد نمایید ولی استفاده از پروسه پنج مرحله ای زیر مسلما برای شما امکان دسیابی به
    نتایج بهتری را فراهم خواهد نمود.
    شما با استفاده از این پنج مرحله قادر به خلق روشهایی خواهید شد که هریک نتایج متفاوتی را
    بسته به تصویرتان در بر خواهد داشت. تفاوت این روشها عمدتا مربوط به استفاده از 3 فیلتر متفاوت
    برای edge finding میباشد.( find edges , poster edges, smart blur )
    با مقایسه نتایج خودتان بهترین روش را بسته به موردفعلی انتخاب کنید.

    مراحل:
    1- تبدیل عکس به Grayscale مثلا از طریق image>mode>grayscale یا هر طریق دیگر
    ( بهره گیری از روشهای تخصصی تر مورد استفاده در عکاسی بعنوان مثال از طریق فیلتر های
    رنگی انتخابی کنترل شما را بر midtones ;highlight;shadow بیشتر خواهد کرد)

    2- با توجه به اینکه اکثر فیلترهای find edge بر اساس کنتراست عمل میکنند در این مرحله کنتراست
    تصویر را تنظیم نمایید.(از طریق Brightness/contrast یا levels یا curves )
    در برخی موارد عکسها دارای جزییات زیادی است که افتراق آن از خطوط اصلی مشکل است.
    در این مرحله برای کاهش جزییات تصویر از فیلتر های Guassian blur یا Median استفاده کنید.

    3- حال یکی از انواع فیلترهای edge finding را اجرا کنید. ( find edges , poster edges, smart blur )
    برای اخذ نتیجه بهتر هر سه فیلتر را امتحان کنید و هرکدام نتیجه بهتری داشت آنرا استفاده کنید.
    نکته: یکی از نقاط دور افتاده فتوشاپ گزینه edge only در فیلتر smart blur میباشد. پس از اجرای این فیلتر
    باید تصویر را invert کنید.

    [​IMG]


    4- تنظیم خطوط: در این مرحله با استفاده از brightness/contrast يا levels مجددا جزییات ناخواسته را
    کم کنید.

    5- اضافه کردن کاراکتر به خطوط : در این مرحله توسط یکی از فیلترهای character adding مثل
    poster edge یا dark stroke به خطوط نازک و بیروح حاصله ، کاراکتر اضافه کنید.

    در پایان بعنوان مثال دو نمونه از از روشهای مبتنی بر مراحل پنجگانه فوق را مشاهده میفرمایید:

    روش اول:
    1- Image > Mode > Grayscale
    2- Image > Adjustments> Levels
    3- Filter > Artistic> Poster Edges
    4- Image > Adjustments> Posterize

    روش دوم:
    1- Image > Mode > Grayscale
    2- Filter > Blur> Smart Blur
    3- Image > Adjustment >Invert
    4- Filter > Artistic > Poster Edges
    5- Filter> Brush Strokes > Dark Strokes

    و ...

    جهت مقایسه بهتر به دو تصویر زیر که توسط روش شماره 2 بدست آمده توجه کنید:

    [​IMG]

    [​IMG]


    در نهایت تصویر گل فوق را که بروش زیر بدست آمده مشاهده میکنید.

    [​IMG]


    1- Image > Mode > Grayscale
    2- Filter > Stylize > Find Edges
    3- Image > Adjustments > Brightness/Contrast
    4- Filter > Artistic > Poster Edges

    نکته: چنانچه با هیچیک از فیلترهای edge finding به نتیجه مطلوبی دست نیافتید به سراغ
    فیلترهای Trace contour و Glowing edge بروید.


    شاید خود شما بروش ابداعی خودتان موفق به کسب نتیجه بسیار بهتری بشوید.

    موفق باشید.
